1. Jurnal [kembali]
Percobaan 1
Inverting Amplifier Input DC
No | RF ( kΩ ) | Vin (Volt) | Vout (Volt) | Gain |
1 | 35 | -3 | 10,5 | 3,5 |
-2 | 7,01 | 3,505 | ||
0 | 0 | 0 | ||
+2 | -6,99 | 3,495 | ||
+3 | -10,5 | 3,5 | ||
-V sat= -12 | +V sat= 12 | +Vmax= 10,5 | -Vmin= -10,5 | |
2 | 70 | -3 | 11 | 3,7 |
-2 | 11 | 5,5 | ||
0 | 0 | 0 | ||
+2 | -10,5 | 5,25 | ||
+3 | -10,5 | 3,5 | ||
-V sat= -12 | +V sat= 12 | +Vmax= 11 | -Vmin= -10,5 |
2. Alat dan Bahan [kembali]
-resistor
-power supply (vsource)
-baterai
-voltmeter (DC voltmeter)
3. Rangkaian Simulasi [kembali]
4. Prinsip Kerja Rangkaian [kembali]
Pada rangkaian inverting amplifier, arus mulai dari sumber kemudian melewati percabangan antara resistor referensi dan op amp. karena pada input op amp memiliki impedansi yang besar, jadi arus melewati resistor referensi kemudian menjadi tegangan output. rangkaian ini menggunakan umpan balik negatif untuk membalik dan menguatkan tegangan input pada output.
5. Video Rangkaian [kembali]
6. Analisa [kembali]
1. Jelaskan prinsip kerja dari rangkaian inverting?
Jawab:
Pada rangkaian inverting amplifier, arus mulai dari sumber kemudian melewati percabangan antara resistor referensi dan op amp. karena pada input op amp memiliki impedansi yang besar, jadi arus melewati resistor referensi kemudian menjadi tegangan output. rangkaian ini menggunakan umpan balik negatif untuk membalik dan menguatkan tegangan input pada output.
2. Apa pengaruh Vin terhadap Vout pada rangkaian inverting?
Jawab:
Tegangan input (Vin) berpengaruh terhadap output yang dihasilkan. Karena rangkaian ini inverting maka Vout adalah tegangan input yang dibalik polaritasnya.
3. Jelaskan pengaruh dari +V saturasi dan –V saturasi pada tegangan output yang dihasilkan?
Jawab:
Tegangan saturasi pada rangkaian tersebut menjadi nilai batas maksimal dan minimal dari nilai output. Walaupun nilai pengalinya (diambil dari perbandingan resistor) bisa membuat nilai output menjadi sangat tinggi, jika terdapat tegangan saturasi maka outputnya tidak akan melebihi nilai tegangan saturasi.
4. Bagaimana turunan rumus Vout dari rangkaian inverting?
Jawab:

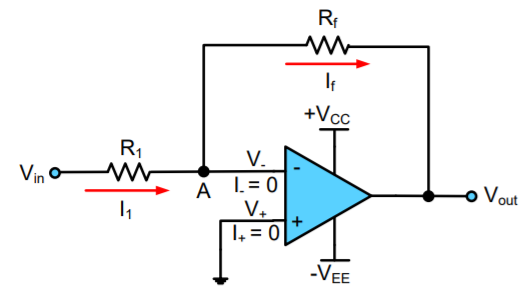

untuk mencari rumus tegangan output, dapat menggunakan hukum kirchoff yang mana I1 = If (arus masuk sama dengan arus keluar). kemudian dari rangkaian tersebut dapat menggunakan teori tegangan titik simpul.
karena ini op amp karakteristik ideal, yang mana tegangan pada kaki op amp adalah 0. maka V-=VA, VA juga 0.
kemudian disederhanakan menjadi
7. Link Download [kembali]
