1. Jurnal [kembali]
2. Alat dan Bahan [kembali]
-dioda
-resistor
-osiloskop
-baterai (DC power)
-sumber AC (AC power)

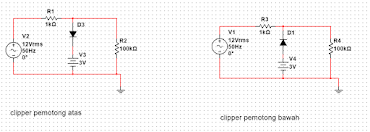

3. Rangkaian Simulasi [kembali]
4. Prinsip Kerja Rangkaian [kembali]
Rangkaian clipper memiliki 2 macam yaitu rangkaian clipper pemotong atas dan rangkaian clipper pemotong bawah. Pada rangkaian clipper pemotong atas, arus pada siklus negatif melewati persimpangan dimana terdapat resistor beban dan dioda, pada dioda arus masuk melewati katoda sehingga terjadi foward bias dan resistansi dioda menjadi lebih kecil dari resistansi resistor beban. Hal ini menyebabkan arus akan melewati dioda dan rangkaian menjadi short circuit. Untuk siklus positif, arus akan melewati persimpangan yang terdapat resistor beban dan dioda. Pada dioda arus masuk melewati anoda sehingga terjadi reverse bias yang menyebabkan tidak ada arus yang melewati dioda dan rangkaian menjadi open circuit. dari 2 siklus tersebut akan menciptakan gelombang output yang terpotong bagian atasnya.
Pada rangkaian clipper pemotong bawah, arus pada siklus negatif melewati persimpangan yang terdapat resistor beban dan dioda. Pada dioda arus masuk melewati anoda sehingga terjadi reverse bias yang menyebabkan tidak ada arus yang masuk pada dioda dan rangkaian menjadi open circuit. Untuk siklus positif, arus melewati persimpangan yang terdapat resistor beban dan dioda. Pada dioda arus akan masuk melewati katoda sehingga terjadi foward bias. Hal ini menyebabkan arus akan lewat dioda dan rangkaian menjadi short circuit. Dari dua siklus tersebut akan menciptakan gelombang output yang terpotong bagian bawahnya.
5. Video Rangkaian [kembali]
6. Analisa [kembali]
1. Jelaskan prinsip kerja rangkaian clipper atas dan clipper bawah!
Jawab:
Pada rangkaian clipper pemotong atas, arus pada siklus negatif melewati persimpangan dimana terdapat resistor beban dan dioda, pada dioda arus masuk melewati katoda sehingga terjadi foward bias dan resistansi dioda menjadi lebih kecil dari resistansi resistor beban. Hal ini menyebabkan arus akan melewati dioda dan rangkaian menjadi short circuit. Untuk siklus positif, arus akan melewati persimpangan yang terdapat resistor beban dan dioda. Pada dioda arus masuk melewati anoda sehingga terjadi reverse bias yang menyebabkan tidak ada arus yang melewati dioda dan rangkaian menjadi open circuit. dari 2 siklus tersebut akan menciptakan gelombang output yang terpotong bagian atasnya.
Pada rangkaian clipper pemotong bawah, arus pada siklus negatif melewati persimpangan yang terdapat resistor beban dan dioda. Pada dioda arus masuk melewati anoda sehingga terjadi reverse bias yang menyebabkan tidak ada arus yang masuk pada dioda dan rangkaian menjadi open circuit. Untuk siklus positif, arus melewati persimpangan yang terdapat resistor beban dan dioda. Pada dioda arus akan masuk melewati katoda sehingga terjadi foward bias. Hal ini menyebabkan arus akan lewat dioda dan rangkaian menjadi short circuit. Dari dua siklus tersebut akan menciptakan gelombang output yang terpotong bagian bawahnya.
2. Jelaskan bagaimana pengaruh battery terhadap rangkaian clipper!
Jawab:
Pengaruh baterai pada rangkaian clipper yaitu terletak pada sinyal outputnya. Semakin tinggi tegangan baterai maka semakin naik vertikal sinyal outputnya.
3. Jelaskan pengarus nilai R terhadap keluaran dari rangkaian clipper
Jawab:
Pengaruh dari nilai R terhadap output yaitu semakin besar nilai R maka semakin kecil bentuk siklus gelombang yang tidak terpotong atau dengan kata lain siklus gelombang yang tidak terpotong tersebut mendekati 0 (titik tengah). Tetapi semakin kecil nilai R maka tegangan pada siklus gelombang yang tidak terpotong akan tetap berada pada keadaan maksimalnya atau tidak dapat melebihi nilai maksimal.
7. Link Download [kembali]
