1. Jurnal [kembali]
2. Alat dan Bahan [kembali]
-ground
-ohm meter (multimeter)
3. Rangkaian Simulasi [kembali]

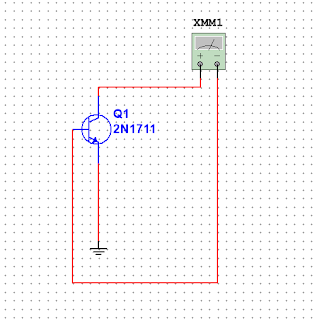

Transistor terdiri dari 3 kaki yaitu emitor, basis, dan kolektor. Transistor terbuat dari komponen semikonduktor yang memiliki banyak fungsi pada rangkaian seperti sebagai penguat, osilator, modulator, switch, dan lain sebagainya. Pada praktikum ini diperlihatkan nilai resistansi pada setiap kaki transistor.
5. Video Rangkaian [kembali]
6. Analisa [kembali]
1. Bandingkan nilai resistansi pada masing masing transistor
Jawab:
Nilai resistansi pada transistor sangat besar pada setiap kakinya jika transistor tersebut hanya dihubungkan dengan ground pada kaki emitter.
2. Jelaskan prinsip kerja transistor (PNP dan NPN)
Jawab:
Prinsip kerja transistor NPN adalah arus mengalir dari kolektor menuju emitor. Jika basis dihubungkan diberi tegangan maka arus basis harus lebih kecil dari arus yang mengalir dari kolektor ke emitor. Untuk mengalirkan arus tersebut dibutuhkan sambungan ke sumber positif (+) pada kaki basis. Ketika basis diberi tegangan, hingga dititik saturasi, maka akan menginduksi arus dari kaki kolektor ke emitor. Dan transistor akan aktif jika arus yang melalui basis berkurang, maka arus yang mengalir pada kolektor ke emitor akan berkurang, hingga titik cutoff. Penurunan ini sangatlah cepat karena perbandingan penguatan yang terjadi antara basis dan kolektor melebihi 200 kali. Transistor jenis NPN adalah transistor positif dimana akan dapat bekerja mengalirkan arus listrik jika basis dialiri arus positf (+).
Prinsip kerja transistor PNP adalah arus mengalir dari emitor menuju kolektor. Dibandingkan NPN, pada PNP terjadi hal sebaliknya ketika arus mengalir pada kaki basis, maka transistor tidak bekerja. Arus akan mengalir apabila kaki basis diberi sambungan ke ground hal ini akan menginduksi arus pada kaki emitor ke kolektor. Jika basis dihubungkan diberi tegangan maka arus basis harus lebih kecil dari arus yang mengalir dari emitor ke kolektor. Penggunaan transistor jenis ini mulai jarang digunakan. Dibanding dengan NPN, transistor jenis PNP mulai sulit ditemukan dipasaran. Transistor jenis PNP adalah transistor negatif dimana akan dapat bekerja mengalirkan arus listrik jika basis dialiri arus negative (-).
3. Apa pengaruhnya terhadap rangkaian jika kaki base yang dihubungkan ke ground, sedangkan kaki emiter ke Vcc
Jawab:
Pada transistor PNP, arus akan mengalir sehingga transistor dapat bekerja. Hal ini dikarenakan kaki basis yang dihubungkan dengan ground akan menginduksi arus pada kaki emitor ke kolektor. Pada transistor NPN terjadi hal sebaliknya, yaitu transistor tidak dapat bekerja.
